法蘭蓋

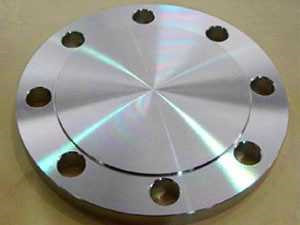

用Class標記的,鋼制管法蘭蓋

材料：不銹鋼碳鋼合金鋼
交期：標準法蘭常年現貨
描述：聯系站長免費領取法蘭標準及重量表
規格： DN20-DN3000

產品詳情

（

密封面型式	公稱壓力
密封面型式	Class 150	Class 300 Class 600 Class 900 Class 1500	Class 2500
平面（FF)	NPS 1/2(DN 15)～ NPS 24CDN 600)	—
突面（RF)	NPS 1/2(DN 15)～NPS 24(DN 600)		NPS 1/2(DN 15)～ NPS 12(DN 300)
凹凸面（MF)	—	NPS 1/2(DN 15)～NPS 24(DN 600)	—
榫槽面（TG)	—	NPS 1/2(DN 15)～NPS 24(DN 600)	—
環連接面（RJ)	NPS 1(DN 25)～ NPS 24(DN 600)	NPS 1/2(DN 15)～NPS 24(DN 600)	NPS 1/2(DN 15)～ NPS 12(DN 300)

1) 用Class標記的鋼制管法蘭蓋的型式包括平面、突面、凹凸面、榫槽面及環連接面

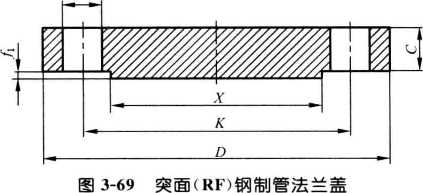

法蘭蓋的尺寸

Class 150、Class 300、Class 600、Class 900、Class 1500 及 Class 2500 鋼制管法蘭蓋尺寸

公稱尺寸		X/ mm	/丨/ mm		/z/ mm	h丨 mm	d/ mm	W/ mm	Y/ mm	z/ mm
NPS	DN
1/2	15	34. 9	2¹⁾	7^2>	7	5	46	25.4	36. 5	23.8
3/4	20	42. 9					54	33. 3	44.4	31.8
1	25	50. 8					62	38. 1	52. 4	36. 5
	32	63. 5					75	47. 6	65. 1	46.0
	40	73.0					84	54. 0	74. 6	52. 4
2	50	92. 1					103	73. 0	93. 7	71.4
	65	104.8					116	85. 7	106. 4	84. 1
3	80	127. 0					138	108. 0	128. 6	106.4
4	100	157. 2					168	131. 8	158.8	130. 2
5	125	185. 7					197	160. 3	187. 3	158.8
6	150	215. 9					227	190. 5	217. 5	188. 9
8	200	269. 9					281	238. 1	271. 5	236. 5
10	250	323. 8					335	285.8	325. 4	284. 2
12	300	381. 0					392	342. 9	382. 6	341. 3
14	350	412. 8					424	374. 6	414. 3	373. 1
16	400	469. 9					481	425. 4	471. 5	423. 9
18	450	533. 4					544	489. 0	535. 0	487. 4
20	500	584. 2					595	533. 4	585. 8	531. 8
24	600	692.2					703	641.4	693. 7	1 639.8

公稱尺寸		Class 150							Class 300
NPS	DN	環號	J min	P	E	F		S	環號	J min	P	E	F	私窗	S
1/2	15								Rll	50. 5ⁿ	34. 14	5. 54	7. 14	0?8	3
3/4	20								R13	63. 5	42. 88	6. 35	8. 74	0. 8	4
1	25	R15	63. 0^J,	47. 63	6. 35	8. 74	0. 8	4	R16	69. 5"	50. 80	6.35	8. 74	0. 8	4
	32	R17	72. 5"	57. 15	6. 35	8. 74	0. 8	4	R18	79. Oⁿ	60. 33	6. 35	8. 74	0. 8	4
	40	R19	82,0"	65. 07	6. 35	8. 74	0. 8	4	R20	90. 5	68. 27	6. 35	8. 74	0. 8	4
2	50	R22	101"	82. 55	6. 35	8. 74	0. 8	4	R23	108	82. 55	7. 92	11. 91	0. 8	6
	65	R25	120^l>	101. 60	6. 35	8. 74	0. 8	4	R26	127	101. 60	7. 92	11. 91	0. 8	6
3	80	R29	133	114.30	6. 35	8. 74	0. 8	4	R31	146	123.83	7. 92	11. 91	0. 8	6
4	100	R36	171	149. 23	6. 35	8. 74	0. 8	4	R37	175	149. 23	7. 92	11. 91	0. 8	6
5	125	R40	193 丨^，	171.45	6.35	8.74	0. 8	4	R41	210	180. 98	7. 92	11. 91	0. 8	6
6	150	R43	219	193. 68	6.35	8. 74	0. 8	4	R45	241	211.12	7. 92	11. 91	0. 8	6
8	200	R48	273	247. 65	6.35	8. 74	0. 8	4	R49	302	269. 88	7. 92	11. 91	0. 8	6

公稱尺寸		Class 150							Class 300
NPS	DN	環號	九丨ⁿ	P	E	F		S	環號		P	E	F	-^1 max	S
10	250	R52	330	304. 80	6.35	8. 74	0.8	4	R53	356	323.85	7. 92	11. 91	0. 8	6丨
12	300	R56	405"	381.00	6. 35	8. 74	0. 8	4	R57	413	381.00	7. 92	11. 91	0.8	6
14	350	R59	425	396. 88	6. 35	8. 74	0. 8	3	R61	457	419. 10	7. 92	11. 91	0. 8	6
16	400	R64	483	454. 03	6. 35	8. 74	0. 8	3	R65	508	469. 90	7. 92	11. 91	0. 8	6
18	450	R68	546	517.53	6. 35	8. 74	0. 8	3	R69	575	533. 40	7. 92	11. 91	0. 8	6
20	500	R72	597	558.80	6. 35	8. 74	0. 8	3	R73	635	584. 20	9. 53	13.49	1. 5	6
24	600	R76	711	673.10	6. 35	8. 74	0. 8	3	R77	749	692.15	11. 13	16. 66	1. 5	6
公稱尺寸		Class 600							Class 900
NPS	DN	環號	Jmin	P	E	F	^Imax	S	環號	幾ⁱⁿ	P	E	F	■^Itnnx	S
1/2	15	R11	50. 5"	34. 14	5. 54	7. 14	0. 8	3	R12	60. 5	39. 67	6. 35	8. 74	0. 8	4
3/4	20	R13	63. 5	42. 88	6. 35	8. 74	0. 8	4	R14	66. 5	44. 45	6. 35	8. 74	0. 8	4
1	25	R16	69. 5ⁿ	50. 80	6. 35	8. 74	0. 8	4	R16	71. 5	50. 80	6. 35	8. 74	0. 8	4
	32	R18	79. 0丨^,	60. 33	6. 35	8. 74	0. 8	4	R18	81.0	60. 33	6. 35	8. 74	0. 8	4
	40	R20	90. 5	68. 27	6. 35	8. 74	0. 8	4	R20	92.0	68. 27	6. 35	8. 74	0. 8	4
2	50	R23	108	82. 55	7. 92	11. 91	0. 8	5	R24	124	95. 25	7. 92	11. 91	0. 8	3
	65	R26	127	101. 60	7. 92	11. 91	0• 8	5	R27	137	107. 95	7. 92	11. 91	0. 8	3
3	80	R31	146	123.83	7. 92	11. 91	0.8	5	R31	156	123.83	7. 92	11. 91	0. 8	4
4	100	R37	175	149. 23	7. 92	11. 91	0. 8	5	R37	181	149. 23	7. 92	11. 91	0. 8	4
5	125	R41	210	180. 98	7.92	11. 91	0. 8	5	R41	216	180. 98	7. 92	11. 91	0. 8	4
6	150	R45	241	211.12	7. 92	11. 91	0. 8	5	R45	241	211. 12	7. 92	11. 91	0• 8	4
8	200	R49	302	269. 88	7. 92	11. 91	0.8	5	R49	308	269. 88	7. 92	11. 91	0. 8	4
10	250	R53	356	323. 85	7. 92	11. 91	0. 8	5	R53	362	323. 85	7. 92	11. 91	0. 8	4
12	300	R57	413	381. 00	7. 92	11. 91	0. 8	5	R57	419	381.00	7. 92	11. 91	0. 8	4
14	350	R61	457	419. 10	7. 92	11. 91	0. 8	5	R62	467	419. 10	11. 13	16. 66	1.5	4
16	400	R65	508	469. 90	7. 92	11. 91	0. 8	5	R66	524	469. 90	11. 13	16. 66	1.5	4
18	450	R69	575	533. 40	7. 92	11. 91	0. 8	5	R70	594	533. 40	12. 70	19. 84	1. 5	5
20	500	R73	635	584. 20	9. 53	13.49	1.5	5	R74	648	584. 20	12. 70	19. 84	1.5	5
24	600	R77	749	692.15	11. 13	16. 66	1.5	6	R78	772	692. 15	15.88	26. 97	2.4	6 I

Class 150 鋼制管法蘭蓋尺寸（GB/T 9123—2010)

公稱尺寸		連接尺寸					法蘭蓋厚度 C/mm
公稱尺寸		法蘭	螺栓孔中	螺栓孔	螺	栓
		外徑	心圓直徑	直徑	數量	螺紋
NPS	DN	D/mm	K/mm	L/mm	«/個	規格
1/2	15	90	60. 3	16	4	M14	9. 6
3/4	20	100	69. 9	16	4	M14	11.2
1	25	no	79. 4	16	4	M14	12. 7
	32	115	88. 9	16	4	M14	14. 3
	40	125	98.4	16	4	M14	15. 9
2	50	150	120. 7	19	4	M16	17. 5
	65	180	139. 7	19	4	M16	20. 7

Class 300 鋼制管法蘭蓋尺寸（GB/T 9123?010)

公稱尺寸		連接尺寸					法蘭蓋厚度 C/ mm
公稱尺寸		法蘭	螺栓孔中	螺栓孔	螺	栓
		外徑	心圓直徑	直徑	數量	螺紋
NPS	DN	D/mm	K/mm	L/mm	«/彳	規格
1/2	15	95	66. 7	16	4	M14	12. 7
3/4	20	115	82. 6	19	4	M16	14. 3
1	25	125	88. 9	19	4	M16	15. 9
	32	135	98. 4	19	4	M16	17. 5
	40	155	114. 3	22	4	M20	19. 1
2	50	165	127.0	19	8	M16	20. 7
	65	190	149. 2	22	8	M20	23. 9
3	80	210	168. 3	22	8	M20	27.0
4	100	255	200.0	22	8	M20	30. 2
5	125	280	235. 0	22	8	M20	33. 4
6	150	320	269. 9	22	12	M20	35. 0
8	200	380	330. 2	26	12	M24	39. 7
10	250	445	387. 4	29	16	M27	46. 1

Class 600鋼制管法蘭蓋尺寸（GB/T 9]23 2010)

公稱尺寸		連接尺寸					法蘭蓋厚度
公稱尺寸		法蘭	螺栓孔中	螺栓孔	螺	栓
		外徑	心圓直徑	直徑	數量	螺紋
NPS	DN	D/ mm	K/mm	L/mm	"/個	規格
1/2	15	95	66. 7	16	4	M14	14. 3
3/4	20	115	82. 6	19	4	M16	15. 9
1	25	125	88. 9	19	4	iM16	17.5
	32	135	98. 4	19	4	M16	20. 7
	40	155	114. 3	22	4	M20	22. 3
2	50	165	127.0	19	8	M16	25. 4
	65	190	149. 2	22	8	M20	28. 6
3	80	210	168. 3	22	8	M20	31. 8
4	100	275	215. 9	26	8	M24	38. 1
5	125	330	266. 7	29	8	M2 7	44. 5
6	150	355	292. 1	29	12	M27	47. 7
8	200	420	349. 2	32	12	M30	55. 6
10	250	510	431.8	35	16	M33	63. 5
12	300	560	489.0	35	20	M33	66. 7
14	350	605	527. 0	39	20	M36	69. 9
16	400	685	603.2	42	20	M39	76.2
18	450	745	654.0	45	20	M42	82. 6
20	500	815	723. 9	45	24	M42	88. 9
24	600	940	838. 2	51	24	M48	101. 6

Class 2500 鋼制管法蘭蓋尺寸（GB/T 9123—2010)

公稱尺寸		連接尺寸					法蘭蓋厚度 C/mm
公稱尺寸		法蘭	螺栓孔中	螺栓孔	螺	栓
		外徑	心圓直徑	直徑	數量	螺紋
NPS	DN	D/mm	K/mm	L/mm	，?/個	規格
1/2	15	135	88. 9	22	4	M20	30. 2
3/4	20	140	95. 2	22	4	M20	31. 8
1	25	160	108. 0	26	4	M24	35.0
	32	185	130. 2	29	4	M2 7	38. 1
	40	205	146. 0	32	4	M30	44. 5
2	50	235	171.4	29	8	M27	50. 9
	65	265	196. 8	32	8	M30	57.2
3	80	305	228. 6	35	8	M33	66. 7
4	100	355	273. 0	42	8	M39	76. 2
5	125	420	323. 8	48	8	M45	92. 1
6	150	485	368. 3	55	8	M52	108. 0
8	200	550	438. 2	55	12	M52	127.0
10	250	675	539. 8	67	12	M64	165. 1
12	300	760	619. 1	73	12	M70	184. 2

標記示例
公稱尺寸DN 600、公稱壓力PN 25、突面（RF)鋼制管法蘭蓋（BL)、材料為Q235A，其標記為：
法蘭 DN 600-PN 25 BL RF Q235A GB/T 9123 公稱尺寸NPS 12(DN 300)、公稱壓力Class 900、環連接面（RJ)鋼制管法蘭蓋（BL)、材料為06Crl9Nil0,其標記為：
法蘭 NPS 12(或 DN 300)-Class 900 BL RJ 06Crl9Nil0 GB/T 9123
